PCB 打样与试产从生产文件到可量产的板子

• 设计已就绪、要快速拿到真板的公司：原理图和布线都定了，需要有人把制板、贴片与首版调试串起来。

• 样机能跑、试产翻车的客户：一贴十片坏五片，器件买不到、焊不上、翘边立碑，需要有人把可制造性问题解决掉。

• 多版本迭代中的团队：每版改版都要重新出文件、下单、跟踪、测试，内部没人手盯全程。

• 产品要走到可量产状态的客户：目标不是「有一块能亮的板子」，而是「贴片线能顺利跑完、良率可接受」。

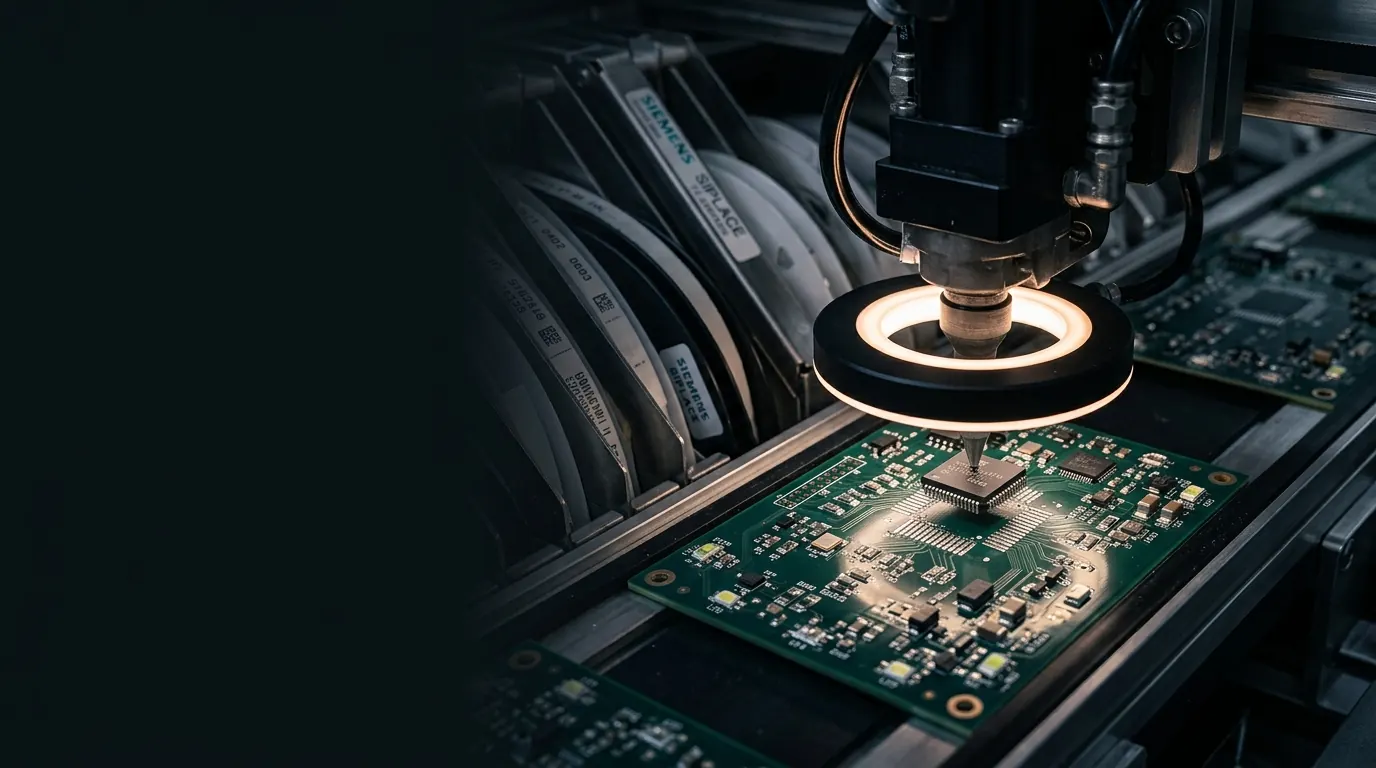

流程四步循环：快速制板（生产文件输出与板厂跟踪）→ 贴片与组装（BOM 采购核对、钢网与贴片坐标对版）→ 测试与问题定位（首件检查、功能验证、缺陷记录）→ 改版迭代（问题回流设计，出下一版）。循环跑到试产批稳定通过为止——「迭代至可量产」是本页服务的终点定义。设计侧的工作在《PCB 设计》服务页衔接，本页从生产文件开始接管。

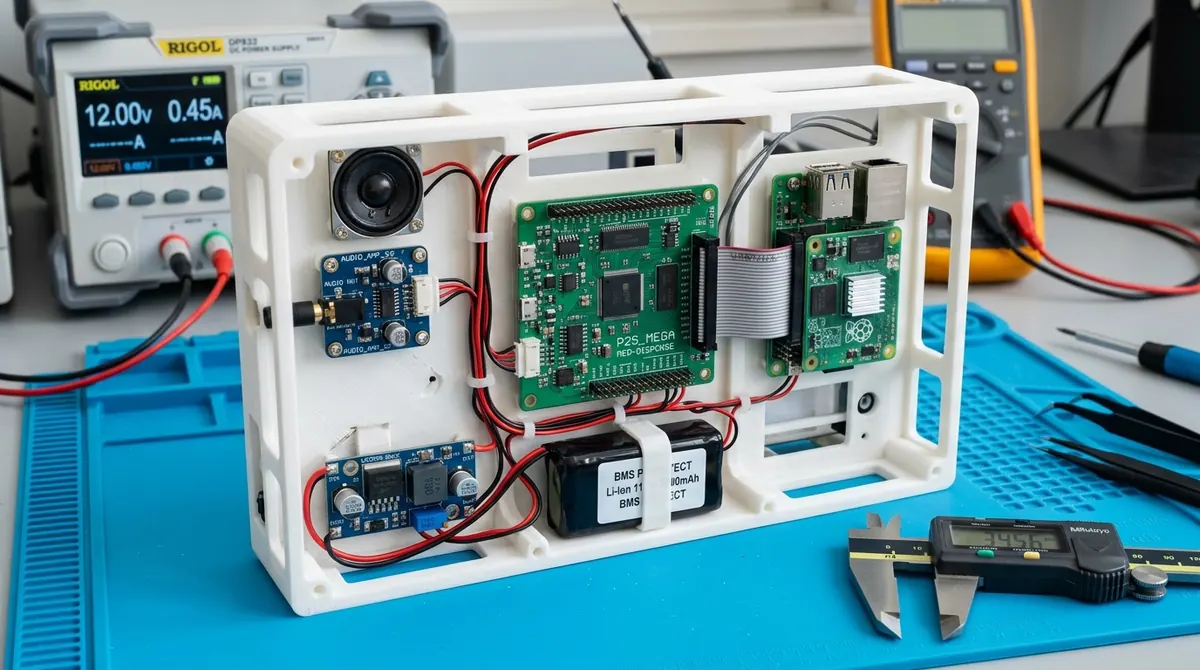

智能喂药器是典型的整机打样项目：P25_MEGA PCB 设计主板承载主控逻辑，Raspberry Pi 负责主控，扬声器功放板负责音频输出；电源管理做 12V 到 5V 的降压，支持 1CELL 与 3CELL 两种电池供电配置；结构设计输出 fd1_frame 框架。难点是让机械结构、电源管理与嵌入式控制在同一台设备里稳定协同——这类机电一体产品的试产，问题从不只出在板子上，结构干涉与电源裕量同样致命。

显微镜微动平台项目的迭代覆盖电路与结构两侧：ATMEGA32U4 主控运行 3CNC 固件，A4988 与 HR4988E 步进驱动器驱动电机，Arduino CNC Shield 扩展；微动平台 PCB 同步设计，结构用 FreeCAD 完成并输出 STEP。高精度微动控制对结构精度与驱动电路都敏感——打样阶段每版板子与结构件要一起验证，单独调任何一侧都不收敛。

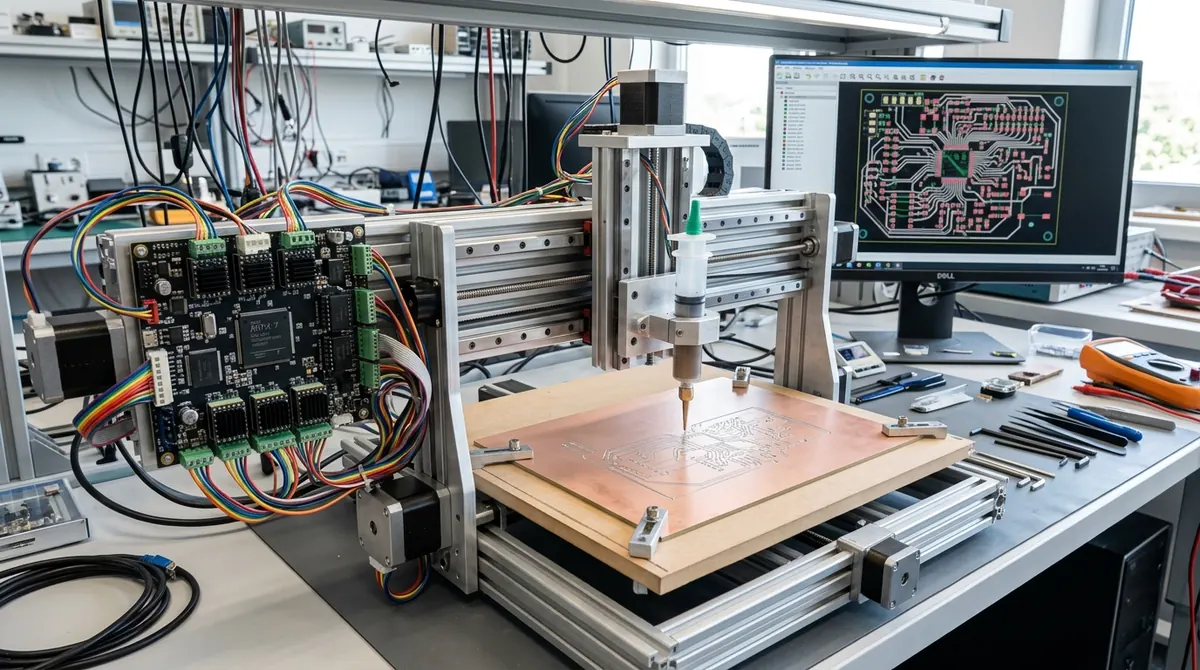

FPGA 绘图仪控制系统用 FPGA 实现运动控制逻辑，解析 Gerber 文件作为图形数据源，属工业自动化场景。开发环境跑在虚拟机上，硬件经多版本迭代持续优化。这个项目的打样特点：FPGA 板卡时序收敛与板级信号质量强相关，每一版试产都要回到仿真与实测对比——多版本迭代不是失败补偿，是这类系统的正常开发节奏。

可制造性设计（DFM）检查在下单前做：焊盘与钢网开窗是否匹配、器件间距够不够贴片头下针、极性丝印清不清楚、测试点留没留。一条 DFM 建议改在 Gerber 阶段是零成本，改到贴片后是整批返工。DFM 检查作为本页服务的固定环节执行，检查项与结论随生产文件一起归档——下一版迭代时先对照上一版的问题清单。

BOM 层面的工作分两类：一是降成本——同功能器件的替代料评估，封装兼容性与信号完整性一起核对；二是保供应——器件断货时的替代方案。智能喂药器的电源部分支持 1CELL 与 3CELL 两种电池配置，就是电源 BOM 按产品形态留出的选择余地。BOM 优化的原则：每处替代都要过一遍「性能、封装、货期」三关，只看价格换料是把风险转给贴片线。

三个案例都是多版本迭代出来的：喂药器的结构与电源同步调整，微动平台的板子与结构件一起收敛，绘图仪的 FPGA 硬件逐版优化。试产阶段的纪律是版本管理——每版改了什么、为什么改、验证结论如何，全部记录在案。跳过记录的迭代等于把已经解决过的问题留给下一版再发现一次。

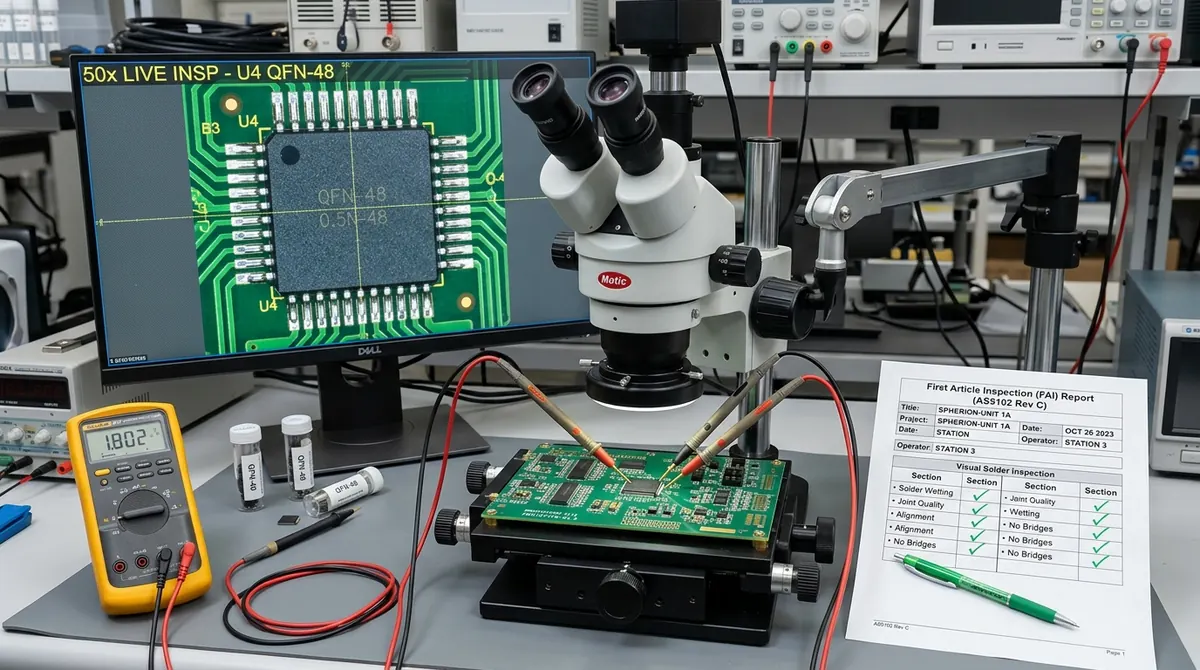

打样回来的板子由 XTELL 自己的固件工程师点亮：喂药器的主控逻辑跑在 Raspberry Pi 上，微动平台的 3CNC 固件跑在 ATMEGA32U4 上。板子首件检查发现的问题，固件侧可以立即配合定位——是焊接问题、器件问题还是设计问题，当天就能分清。打样与调试分离的传统模式里，这个来回通常要跨一家供应商、多等一轮沟通。

试产不只是板子的事。喂药器的 fd1_frame 结构框架、微动平台的 FreeCAD 结构件，都与电路板同步设计、同步改版。板对板连接器位置、安装孔位、高度限制在布局阶段就与结构对齐——装不进外壳的电路板，测试通过也没有意义。

客户产品普遍需要做 FCC / CE 等认证，XTELL 配合完成认证相关工作。试产阶段的认证准备：认证批次的样机一致性、射频与电源相关的改版是否已收敛、检测机构所需版本与文档是否齐全。证书由具备资质的检测机构颁发——试产迭代的目标之一，就是别让设计问题拖到认证测试台上才暴露。

设计在《PCB 设计》页完成、生产文件输出后，本页接管制板、贴片、DFM、BOM 与迭代。也可以只委托试产侧——客户提供现成设计文件，我们从 DFM 检查开始接手。设计到试产一体承接，还是只做其中一段，按项目在合同中约定；源代码与设计文件是否交付、按什么模式授权，同样逐项写进合同，页面上的任何描述都不构成统一承诺。

XTELL（深圳市极智未来科技有限公司）2016 年成立于深圳，至今十年，交付过 100 多个项目，客户以欧美 B2B 企业为主。业务覆盖从电路板到云端的每一层：PCB 设计、FPGA、嵌入式固件、Linux BSP、设备界面、手机 App、服务端与物联网平台。
