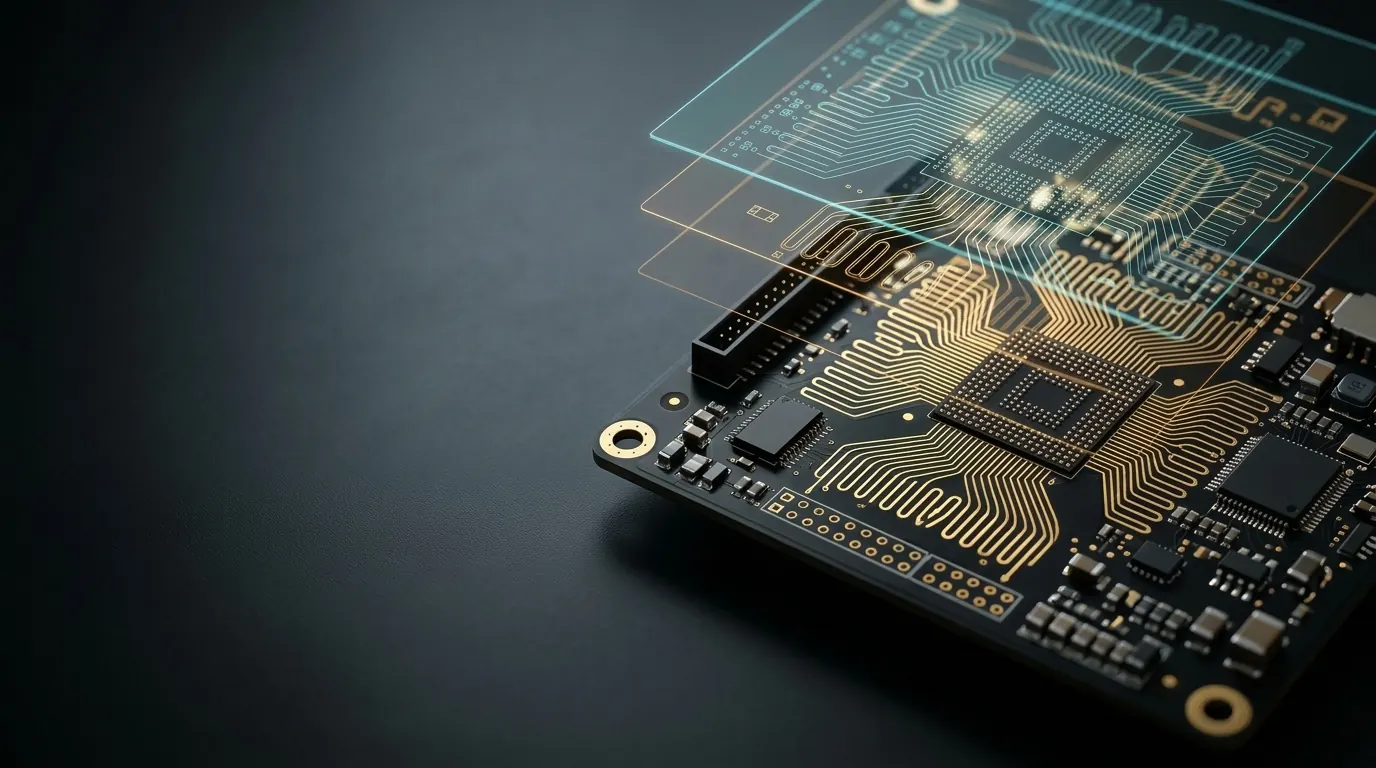

电路板上方浮现半透明的叠层布线示意

    PCB 设计服务原理图、布局布线与可制造性设计

    2 到 8 层板、阻抗控制、混合信号与 EMC。深圳,2016 年至今。

    服务内容

    服务概述

    XTELL 提供从原理图到 GERBER 的完整 PCB 设计服务。支持 2–8 层叠层,USB / MIPI DSI / LVDS / DDR 接口阻抗控制布线,输出含丝印、贴片坐标与钢网的完整生产文件。

    XTELL 提供 PCB 设计服务:从原理图到 2–8 层布线、阻抗控制,输出完整生产文件,支持高速与混合信号板。

    这项 PCB 设计服务适合谁

    • 新产品需要从原理图画到生产文件的公司:主控、电源、外设一圈定下来,直接进打样。

    • 现有板子要改版迭代的客户:换器件、修信号问题、压缩尺寸或成本。

    • 高速或混合信号板有难点的客户:主控跑得快、模拟传感精度要求高,布线不能靠运气。

    从原理图到生产文件,交付链路是什么

    PCB 设计的交付不是「一张图」,而是能直接投产的完整文件包。RK3128 主板项目的输出是标准样板:GERBER 文件、丝印、贴片坐标与钢网全套生产文件,随多版本迭代同步更新。原理图、布局布线、生产文件三段都在同一支团队手里走完——中间不换人、不换工具,版本不会对不上。

    案例一:RK3128 主板——高速信号与电源完整性

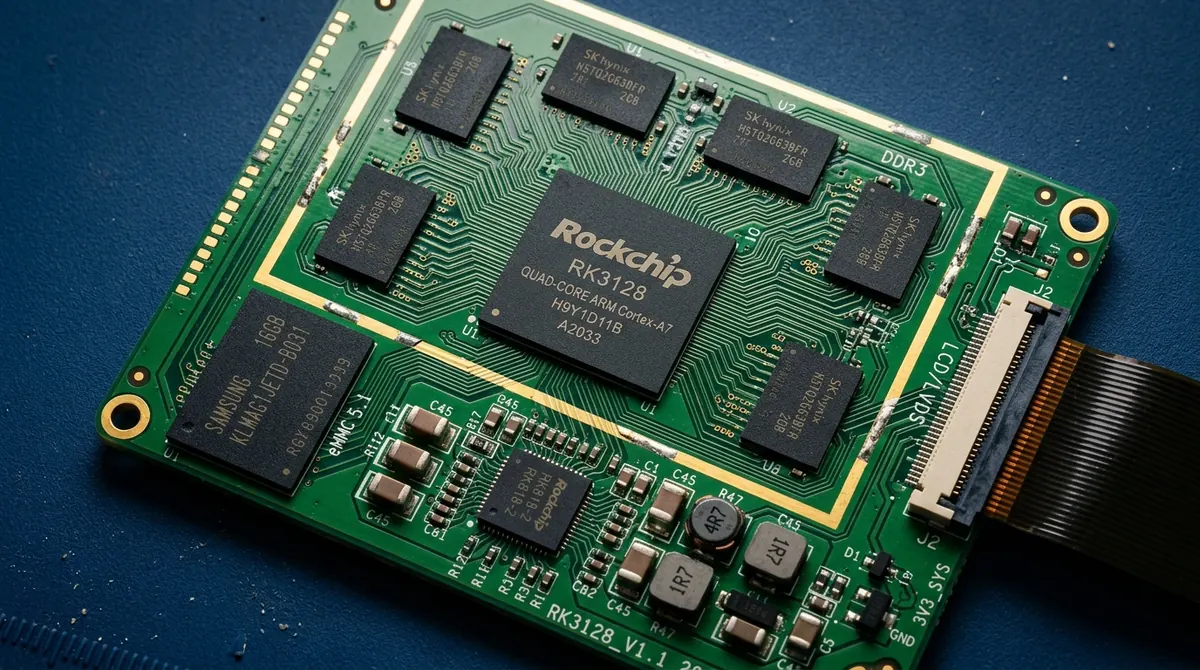

    RK3128 核心板,配 DDR3 内存颗粒、eMMC 与 LVDS 显示接口
    示意图:带 DDR3 与 eMMC 的 RK3128 主板

    RK3128 主板硬件设计的难点是高速信号完整性、电源完整性设计,以及多版本 PCB 的迭代管理。做法是多版本 PCB 迭代持续优化布局布线;LCD 驱动板适配不同屏幕;调试记录逐版记录问题与解法。这类 SoC 主板的设计重心在电源树与时序关键信号——电源不稳或关键总线布差了,软件层怎么调都救不回来。

    案例二:USB Type-C 开发板——MUX 换料与信号完整性

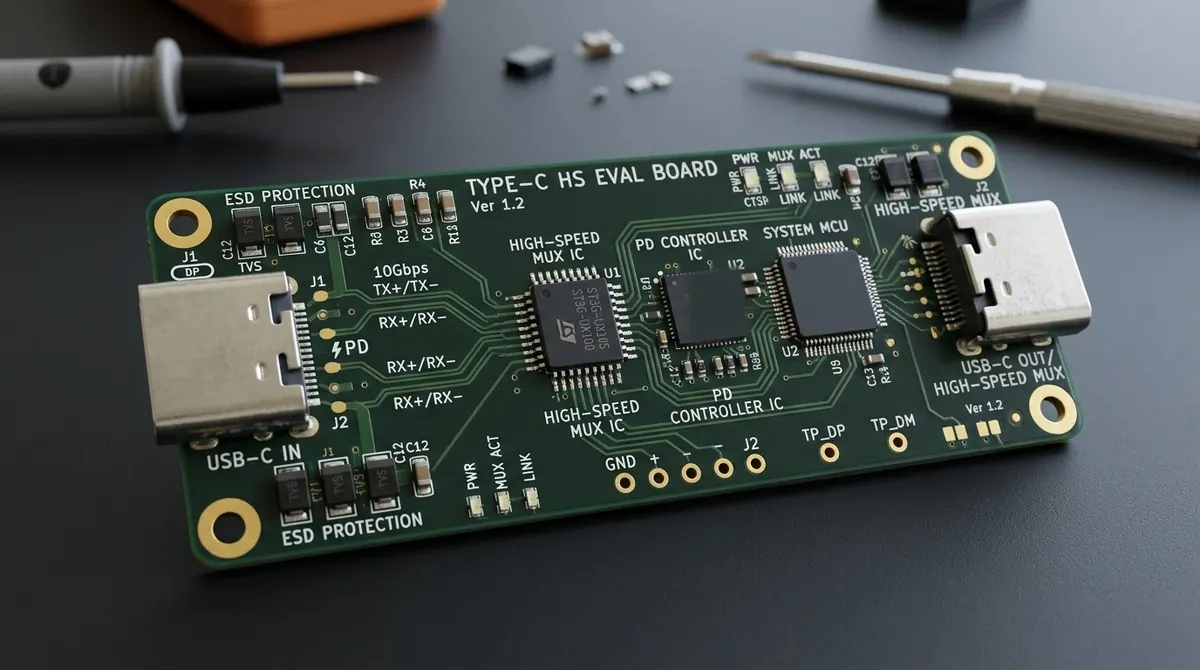

    USB Type-C 评估板,含高速 MUX、ESD 保护与两个 Type-C 接口间等长的差分对
    示意图:等长走线的 Type-C 高速板

    USB Type-C 开发板项目的难点:可靠地完成 Type-C MUX 芯片替换并保住信号完整性。方案是替代 MUX 器件选型、双口与单口两种 PCB 设计,并与参考设计做对比验证。Type-C 高速通道对 MUX、走线长度与过孔位置都敏感——换料不是「焊上去能亮」就行,要对比验证确定性能没有退化。这个项目也是器件替换类需求(降成本、断货替代)的直接实例。

    案例三:人体姿态传感器——多传感器混合信号设计

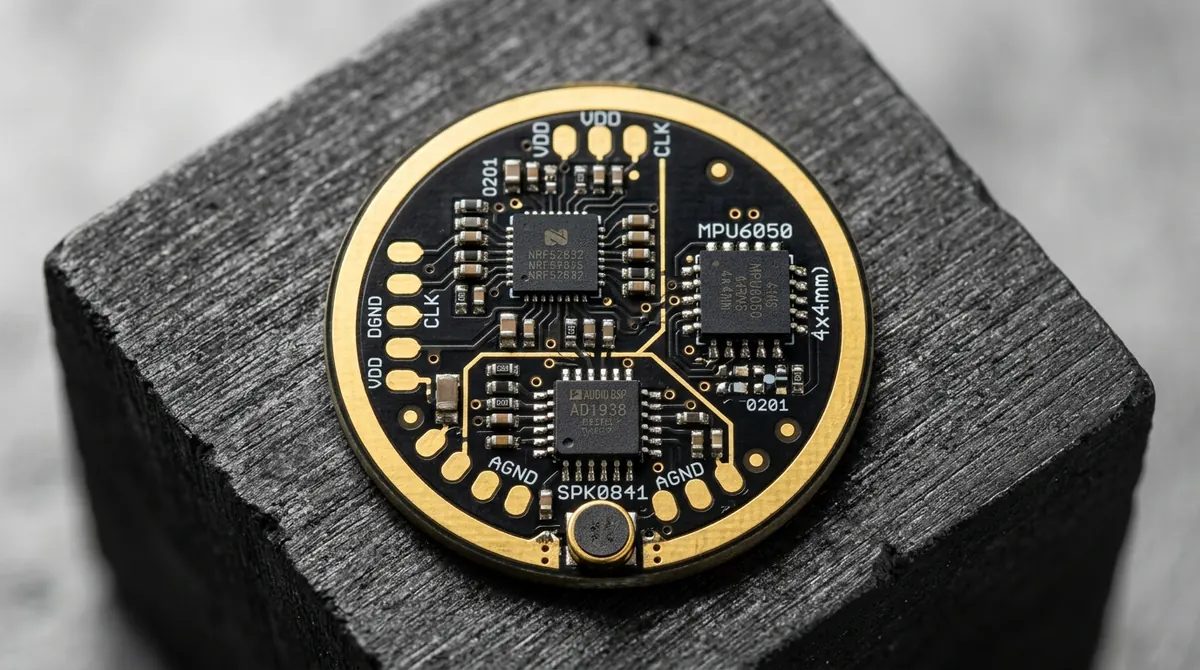

    小型圆形传感板,集成 BLE 主控、惯性测量单元与音频编解码芯片
    示意图:圆形传感板,BLE 主控加惯性传感

    人体姿态传感器是一块典型的混合信号小板:BLE MCU 主控处理传感器数据(MPU6050、SC7A20、STK8321 三种惯性传感器),独立音频处理器负责降噪与 KWS 关键词识别,环形缓冲区管理实时数据,BLE 连接手机,RFID 做身份识别,微信小程序做远程控制与数据显示。难点是在运动场景下集成多传感器与音频处理,同时做到低功耗与实时响应——数字、模拟、射频、音频同板,布线时各区互不打扰是设计主线。

    高速 PCB 设计要注意什么

    高速设计的成败在电源完整性与信号完整性两件事:电源分配网络能不能在负载跳变时撑住电压,关键信号走线有没有控制阻抗、等长与参考平面。RK3128 主板就是按这两条主线迭代的多版本项目。诚实地说,高速板的第一次版本很难一次完美——所以多版本迭代与逐版调试记录是流程的一部分,不承诺「一版过」,但承诺每一版都知道改了什么、为什么改。

    混合信号与模拟电路:噪声隔离怎么做

    混合信号板的核心矛盾:数字开关噪声会串进模拟采样,把传感器的有效位数吃掉。人体姿态传感器板的做法是分区设计——传感器模拟区、音频处理区、数字主控区、BLE 射频区各自规划位置与回流路径,敏感模拟信号不与高速数字线平行走。ADC/DAC 类板卡的设计同理:采样精度最后拼的是布局,不是芯片参数表。

    多版本迭代与调试记录是交付的一部分

    PCB 设计天然是多版本工程:RK3128 主板经多轮迭代优化布局布线,每一版的问题与解法记入调试记录。调试记录的价值在交接时兑现——拿到板子的人知道每个跳线为什么存在、每处改版修正了什么问题。没有记录的多版本迭代等于把历史问题留给下一版重新踩一遍。

    设计工具:KiCad

    PCB 设计使用 KiCad。不依赖付费 EDA 软件,GERBER 与生产文件不绑定特定工具链,任何板厂都能接。原理图、布局、生产文件的源文件是否交付、按什么方式授权,按项目在合同中约定——本页不做统一承诺。

    PCB 设计与固件调试在同一支团队

    板子是谁画的,固件就是谁调的。XTELL 同一支团队写固件、写 App、写后端:外设行为异常时直接查原理图、上示波器抓信号,判断是布局问题还是驱动问题,下一版板子该改就改。RK3128 主板项目的多版本迭代能快速收敛,靠的就是画板与调试在同一双手里——跨公司协作时,每个版本的来回都要多等一轮邮件。

    认证相关的设计决策在布局阶段做

    客户产品普遍需要做 FCC / CE 等认证,XTELL 配合完成认证相关工作。PCB 层面对认证影响最大的决策都发生在布局阶段:射频走线与天线净空、电源滤波布置、地平面完整性。布局定了再想认证,改版成本远高于一开始就做对。证书由具备资质的检测机构颁发,我们的工作是让设计一次通过。

    与打样试产怎么衔接

    PCB 设计完成后的制板、贴片、DFM 检查与迭代,在《PCB 打样与试产》服务页的范围内——本页负责把设计做对,那页负责把板子做出来。两段服务无缝衔接:生产文件由本页输出,试产问题回流本页改版。合作范围可以只做设计,也可以设计到试产一体承接,按项目在合同中约定。

    关于 XTELL

    XTELL(深圳市极智未来科技有限公司)2016 年成立于深圳,至今十年,交付过 100 多个项目,客户以欧美 B2B 企业为主。业务覆盖从电路板到云端的每一层:PCB 设计、FPGA、嵌入式固件、Linux BSP、设备界面、手机 App、服务端与物联网平台。

    服务内容

    原理图设计与评审
    2–8 层叠层与阻抗规划
    高速接口阻抗控制布线
    信号完整性与 EMC 审查
    DFM 可制造性审查
    完整生产文件输出

    技术栈

    EDA 工具: KiCad
    高速接口: USB, MIPI DSI, LVDS, DDR
    主控平台: Rockchip RK3128/RK3566, STM32, Allwinner
    生产文件: GERBER, IPC-356, 贴片坐标, 钢网
    验证: 阻抗测试, 首件调试, 多版本迭代

    相关项目案例

    交付物清单

    原理图文档
    GERBER、钻孔文件与 IPC-356 网表
    丝印、贴片坐标与钢网文件
    含选型说明的物料清单
    叠层与阻抗规格说明
    DFM 可制造性审查报告
    开源模式下的设计资料移交

    常见问题

    你们做几层板?

    2 到 8 层布线在本页服务定位内。层数由信号密度与电源完整性需求决定,不是越多越好——多两层介质成本就上去,方案阶段会给出层数建议与理由。

    生产文件包含哪些?

    GERBER、丝印、贴片坐标与钢网全套生产文件,RK3128 主板项目即按此标准输出。多版本迭代时每版文件同步更新并标注版本,不会出现「图是新版、坐标是旧版」的错位。

    高速板做过什么实际项目?

    RK3128 主板:SoC 高速信号完整性与电源完整性设计,多版本 PCB 迭代,LCD 驱动板适配多屏。USB Type-C 开发板:高速通道 MUX 替换与信号完整性对比验证。两块板都经过实际迭代验证,不是理论方案。

    射频(RF)相关的板子做吗?

    含射频的板卡交付过:人体姿态传感器板集成 BLE 射频(BLE MCU 主控)。更高频段、更复杂的射频前端需求按项目评估——接不了的会直说,不硬接。

    原理图与 PCB 源文件交付吗?

    开源与闭源两种合作模式都有,设计文件是否包含在交付范围、按什么方式授权,按项目在合同中约定,签约前写清楚。本页不做统一承诺,报价阶段请直接说明倾向的模式。

    打样和贴片你们负责吗?

    制板、贴片、DFM 检查与试产迭代在《PCB 打样与试产》服务范围内,与设计服务衔接执行。可以只委托设计,也可以设计到试产一体承接,边界按项目在合同中约定。
